I .Máy quét Radar sâu 40m Gepard GPR OKM Đức

Maáy dò kim loại quét mặt đất này sử dụng sóng radar Gepard GPR của hãng OKM – Đức rất linh hoạt, tiện dụng cơ động nhưng rất mạnh mẽ. Sử dụng sóng radar chiếu xuống mặt đất và thu nhận sự phản xạ bật lại của các tín hiệu để từ đó phát hiện sự bất thường dưới bề mặt đất. Các Gepard radar xuyên đất đang sử dụng một dải tần số truyền tải bắt đầu từ 60 MHz đến 300 MHz được thực hiện bằng cách điều chỉnh các ăng-ten để đạt được độ sâu tối đa lên đến sâu 40 mét.

Bạn chỉ cần thiết lập độ sâu cần tìm và bắt đầu khảo sát. Các số liệu đo đạc của radar xuyên đất được chuyển giao trực tiếp đến máy tính bàng chạy hệ điều hành Android. Các phần mềm Android nhận dữ liệu qua Bluetooth và hiển thị hình ảnh thu được ngay lập tức trên màn hình.

Phần mềm này có khả năng tích hợp một tín hiệu GPS, Google Maps, tự động lọc và nhập ghi chú chi tiết lại sau các lần quét cụ thể.

Ứng dụng của Gepard GPR để tìm kiếm:

• Bức tường ngầm, tầng hầm và công trình bê tông ngầm
• Hang động ẩn, lỗ hổng dưới đất, mồ mả và lăng mộ
• Các mực nước và dòng sông ngầm và nguồn nước ngầm
• Các đường ống chôn cất, ống dẫn và cáp điện
• Giếng lấp đất, , hầm trú ẩn
• Bể tự hoại, cầu cống và đường ống thoát nước
• Kho tàng thất lạc, mất tích, di tích lịch sử bị chôn vùi …

Phụ kiện tùy chọn cho “Gepard GPR”

Antenna 60 MHz GPR: Các ăng-ten này cực kỳ mạnh mẽ tần số 60 MHz cho phép đo địa vật lý đến độ sâu lớn 40m. Angten GPR này thâm nhập sâu hơn nhiều so với ăng-ten 100 MHz và đặc biệt được sử dụng để phát hiện các đối tượng lớn hơn được nằm sâu dưới mặt đất.

Antenna 100 MHz GPR: Các ăng-ten tần số 100 MHz là không chỉ mạnh mẽ và ổn định, mà còn có khả năng để thực hiện các phép đo độ phân giải cao. Ngược lại với các ăng-ten 60 MHz, ăng ten 100 MHz là đặc biệt tốt cho việc tìm kiếm các đối tượng nhỏ ở độ sâu nông.

Thông số kỹ thuật:

Bộ điều khiển

• Nhiệt độ hoạt động -20 ° C – 55 ° C
• Nhiệt độ lưu trữ -25 ° C – 70 ° C
• Không khí ẩm 5% – 75%
• Không thấm nước
• Kích thước (H x W x D) 350 x 182 x 60 mm
• Trọng lượng khoảng 1700 gam
• Điện áp 9,6-13,2 VDC, 18 W
• Thời gian hoạt động (pin kiềm, 25 ° C) khoảng 6 giờ
• Thời gian hoạt động (ắc pin, 25 ° C) khoảng 3 giờ
• Thời gian hoạt động (OKM Power Pack, 25 ° C) khoảng 10 giờ
• LED chỉ thị
• Power Pack bên ngoài (tùy chọn)
• Đa chức năng điều khiển
• Truyền Dải tần số 60 MHz – 300 MHz
• Thời gian / tần số mẫu điều chỉnh 16 cấp độ
• Toàn bộ chu trình đo 9 lần mỗi giây

Truyền dữ liệu (Bluetooth)

• Công nghệ Bluetooth
• Tần số 2,4-2,4835 GHz
• Tốc độ truyền tối đa 1 Mbps
• Độ nhận nhạy -85 dBm
• Phạm vi khoảng tối đa 10 m



I.                  Máy thăm dò khảo cổ học eXp5000

Máy dò kim loại eXp5000 là ngôi sao trong các dòng máy dò “FS – Future Serie” của hãng công nghệ hàng đầu thế giới OKM. Máy có thể cho kết quả đo đồ họa mà không cần sử dụng bất kỳ máy tính bổ sung nào. Và số lượng của các phụ kiện tùy chọn rất nhiều phục vụ cho các mục đích riêng khác nhau của mỗi khách hàng.

Các máy dò kim loại Exp 5000 là một công cụ đo lường có công nghệ mới nhất hiện nay, được phát triển đặc biệt để sử dụng cho người tìm kiếm chuyên nghiệp. Thông qua việc cung cấp một kính mắt 3D hình ảnh của đối tượng bị chôn vùi như kim loại, lỗ hổng, hầm mộ dưới bề mặt đất sẽ được nhìn thấy ngay lập tức. Hơn nữa, kính mắt 3D video được tối ưu hóa cho việc tìm kiếm trong đêm và cũng bảo vệ chống gây nhiễu ánh sáng mặt trời vào ban ngày.

Tích hợp công nghệ cao nhất hiện nay:

Thiết bị tối ưu cho các thợ săn kho báu chuyên nghiệp, các nhà khảo cổ và các công ty nghiên cứu mặt đất độ sâu thâm nhập cao hơn máy dò kim loại thông thường
Phát hiện kim loại, lỗ hổng, vàng và các đối tượng bị chôn vùi như ví dụ như hộp, thùng, tủ, bình hoa và những phát hiện bất thường dưới lòng đất khác như tường, nền tảng, tượng, ngôi mộ cổ, khai quật

Phân biệt đối xử của kim loại màu và kim loại quý với siêu cảm biến

Phân biệt đối xử chính xác của vàng, bạc, sắt và nhôm với tùy chọn hệ thống DDV

hể kết nối (ăng ten phân biệt đối xử kim loại)

Định vị GPS có thể được bật / tắt

Khả năng lưu trữ dữ liệu cao của mô-đun tích hợp máy tính

Nhìn trực tiếp xuống mặt đất với cảm biến Livestream độ phân giải cao

Khu vực quét lớn hơn

Hình ảnh đại diện trực quan ngay tại chỗ trong video kính mắt

Thiết bị nhỏ gọn và dễ dàng xử lý

Máy dò eXp5000 bao gồm một bộ điều khiển có thể dễ dàng tháo lắp và dễ sử dụng trong các lĩnh vực khác nhau. Với thiết bị nhỏ gọn thiết bị này cũng rất dễ dàng để xử lý trong địa hình mà khó tiếp cận.

Xử lý nhanh các dữ liệu đo

Thiết bị này cho phép đo ở độ phân giải tuyệt vời. Tất cả các dữ liệu được ghi lại được xử lý ngay lập tức thông qua các module máy tính tích hợp và sẽ được nhìn thấy qua kính đeo mắt video. Kích thước đo nào là gần như vô hạn định và chỉ bị giới hạn bởi dung lượng lưu trữ 256 MB . Tất cả các dữ liệu đo thu thập có thể được chuyển giao sau đó đến một máy tính cá nhân để phân tích các kết quả trong các chương trình phần mềm chuyên nghiệp Visualizer 3D.

Bên cạnh các giá trị đo còn có thêm thông tin như ngày và thời gian, ăng-ten được sử dụng, các tọa độ GPS  (nếu GPS đã được kích hoạt) và các thiết lập đo lường này sẽ được lưu trữ trong mỗi đại diện đồ họa tự động. Thiết lập ngày và thời gian có thể được điều chỉnh riêng cho từng vùng trong thời gian thực.

Chế độ hoạt động cá nhân

• Thiết bị địa vật lý eXp5000 hỗ trợ các chế độ hoạt động khác nhau theo yêu cầu cá nhân của bạn là:
• Từ kế (phát hiện kim loại sắt từ)
• Quét mặt đất (tạo các biểu tượng màu của thế giới ngầm trong biểu đồ 3D)
• Phân biệt đối xử (phân biệt đối xử kim loại: kim loại quý / kim loại cơ bản)
• Dò kim loại (phân biệt đối xử kim loại: vàng, bạc, sắt và nhôm)
• Quét trực tiếp (hiển thị trực tiếp trên kính mắt video 3D)
• Nhiệt kế (đo sự khác biệt nhiệt độ)
• Quét nhiệt độ (tạo ra hình ảnh hồng ngoại trong không gian 3D)
• Tích hợp GPS sẽ giúp bạn biết được chính xác vị trí nơi một phép đo được thực hiện

Phụ kiện tùy chọn như chuyên môn

• Với ăng-ten khác nhau  máy dò kim loại eXp5000 có thể được tối ưu hóa trên các mục đích đặc biệt:
• GPR-ăng-ten (25 cm, 50 cm, 75 cm, 100 cm) để quét ngầm trong 3D
• Cảm biến phát hiện đường hầm (ăng-ten cho đường hầm và phát hiện khoang)
• Hệ thống DDV (Antenna cho sự phân biệt kim loại ) để phân biệt giữa vàng, bạc, sắt và nhôm
• Siêu cảm biến cho độ phân giải cao mặt đất quét 3D
• Cảm biến livestream cho màn hình hiển thị trực tiếp của các đối tượng bị chôn vùi
• FS-Thermoscan để tạo ra hình ảnh hồng ngoại trong không gian 3D
• Cảm biến livestream

Máy phát hiện điểm kinh nghiệm vàng 5000 được làm đặc biệt cho các mục đích sau:

• Phát hiện kim loại
• Thợ chuyên nghiệp săn kho báu
• Khảo cổ học, lịch sử học
• Săn vàng, bạc
• Tìm lăng mộ
• Trong lĩnh vực công nghiệp
• Khảo sát công trình ngầm
• Công việc địa vật lý

Thông số kỹ thuật:

Bộ điều khiển

• Nhiệt độ hoạt động 0 ° C – 70 ° C
• Nhiệt độ lưu trữ -20 ° C – 60 ° C
• Không khí ẩm 5% – 75%
• Không thấm nước
• Kích thước (H x W x D) 8 x 13 x 18 cm
• Trọng lượng xấp xỉ. 2 kg
• Điện áp 9,6-14,4 VDC, 22 W tối đa
• An toàn lớp IP40
• Thời gian hoạt động (pin sạc đầy đủ, cung cấp nguồn điện, 25 ° C) khoảng 3 giờ
• Video kính 640 x 480 Pixel, màu
• Bộ vi xử lý 300 MHz Prozessor, Intel i586 tương thích
• Làm việc bộ nhớ 256 MB RAM
• Bộ nhớ dữ liệu 256 MB
• Phản hồi âm thanh, hình ảnh

Truyền dữ liệu (USB)

• Công nghệ USB
• Tốc độ truyền tối đa 19200 Baud

Máy tính, yêu cầu tối thiểu

• CD-ROM tối thiểu 4x
• Giao diện (Truyền dữ liệu) USB
• Không gian đĩa trống tối thiểu 50 MB
• Bộ nhớ làm việc (RAM) tối thiểu 256 MB
• Card đồ họa tối thiểu 128 MB, tương thích với OpenGL
• Bộ vi xử lý tối thiểu 1,2 GHz
• Hệ điều hành Windows XP, Windows Vista, Windows 7

PHẠM VI LỰA CHỌN GÓI THIẾT BỊ:

Mô tả	Gói Cơ bản	Gói Vàng	Gói Pro
Phần mềm 3D (“Visualizer 3D”)	1	1	1
Bộ điều khiển	1	1	1
GPR-ăng-ten (50cm)	1	1	1
GPS với cáp	1	1	1
Phím điều khiển	1	1	1
Power Pack bao gồm: bộ sạc và bộ chuyển đổi	1	2	1
Lắp ráp thanh kính thiên văn	1	1	1
Hướng dẫn sử dụng	1	1	1
Kính mắt video với tai nghe tích hợp	1	1	1
Vali chống thấm nước và sốc	1	2	2
Ăng-ten để phát hiện đường hầm			1
Hệ thống DDV		1	1
FS-Thermoscan			1
GPR-ăng-ten (100cm)			1
GPR-ăng-ten (25cm)			1
GPR-ăng-ten (75cm)			1
Cảm biến livestream		1	1
Siêu cảm biến		1	1

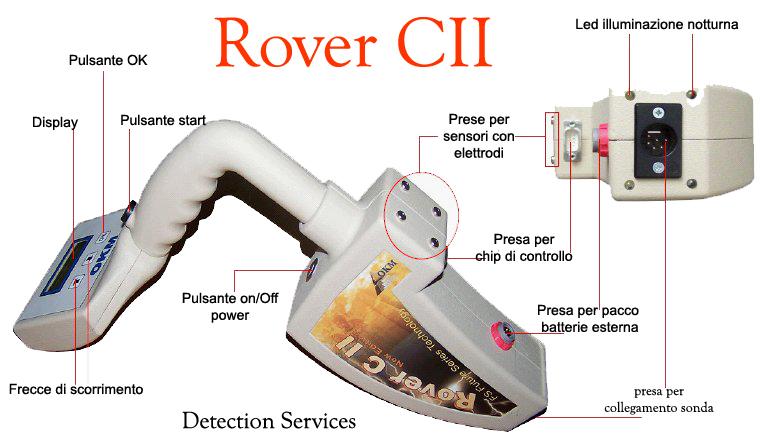

II.               Máy phát hiện hang động, hầm mộ, kim loại Rover CII – OKM

Máy dò kim loại Rover C II  là 1 sản phẩm hoạt động dựa trên phương pháp xung điện từ, dùng để xác định vị trí mục tiêu trong khu vực đã được giới hạn trước. Rover C II có khả năng xác định vị trí của vật thể rồi ghi nhớ và phân tích vật thể dưới cấu trúc khác nhau, mà không cần bất kỳ khai quật nào

Máy dò Rover C II không chỉ là một máy máy dò kim loại đơn giản với đầu ra âm thanh. Hơn nữa nó có thể tạo ra đồ họa ba chiều tuyệt vời của thế giới ngầm dưới lòng đất. Do áp dụng công nghệ Siêu cảm biến Sensor vì thế Máy dò kim loại Rover C II là tối ưu nhất khi áp dụng cho việc phát hiện các đối tượng ẩn dưới lòng đất như: Hang động, hầm mộ, kho báu, kho tàng…

Độ sâu phát hiện của Rover C II  tùy từng vào địa hình hay chất liệu đất khác nhau mà cho độ sâu dao động khác nhau. Nếu sử dụng cảm biến siêu nhạy để dò kim loại máy dò tối đa khoảng 20-25m, nếu kết hợp với sử dụng điện cực để dò tìm hang động máy cho phép đến độ sâu 40m.

Rover C II là một sự kết hợp của hai thieết bị dò tìm kim loại  và phát hiện hang động, Rover C II cung cấp một đồ họa 3D quét mặt đất và đo địa điện mặt đất. Khi sử dụng các phép đo địa điện (Geoelectrical)  bạn có thể xác định một khu vực quét hình chữ nhật bằng cách đặt 4 điện cực bên trong mặt đất. Đo điện trở đất và các biến thể của nó có thể xác định vị trí khoảng trống đặc biệt như phòng trống, đường hầm hoặc hầm ở độ sâu cao ở độ sâu tối đa đến 40m.

Rover C II có một Siêu cảm biến độ phân giải cao làm nhiệm vụ scan mặt đất, cho ra hình ảnh 3 chiều khi kết hợp với phần mềm chuyên nghiệp Visualizer 3D có đồ họa độ phân giải cao tích hợp trong một máy tích xách tay mini. Từ đó người dùng có thể phân tích được độ sâu và kích thước tương đối của các đối tượng nằm dưới lòng đất. Siêu cảm biến này còn có khả năng phân biệt giữa kim loại đen và kim loại màu, điều này là rất quan trọng đối với những người chuyên săn kho báu để ra quyết định đào bới.

Ứng dụng của máy dò kim loại Rover C II:

• Phát hiện các lỗ hổng, khoang dưới mặt đất
• Phát hiện các ngôi mộ
• Dùng cho các nhà khảo cổ học, sử học: Khảo sát nghĩa trang hoặc điều tra mộ cổ, di tích lịch sử bị chôn vùi
• Săn tìm các kho báu bị mất tích
• Phát hiện kim loại (vàng, bạc, kim loại màu, kim loại quý)
• Phát hiện đường hầm, cầu cống bị chôn vùi
• Cho các nhà địa chất học lập bản đồ mặt đất 3D, nghiên cứu địa chất

Thông số kỹ thuật:

Bộ điều khiển:

• Nhiệt độ hoạt động 0 ° C – 70 ° C
• Nhiệt độ lưu trữ -20 ° C – 60 ° C
• Không khí ẩm 5% – 75%
• Không thấm nước
• Kích thước (H x W x D) 390 x 140 x 300 mm
• Trọng lượng khoảng 1 kg
• Điện áp 12 V DC
• Bộ vi xử lý Motorola, 32 MHz
• Bộ nhớ dữ liệu (nội bộ) khoảng 32700 giá trị đo

Truyền dữ liệu (Bluetooth):

• Công nghệ Bluetooth
• Tần số 2,4-2,4835 GHz
• Tốc độ truyền tối đa 1 Mbps
• Độ nhận nhạy -85 dBm
• Phạm vi khoảng tối đa 100 m

Máy tính yêu cầu tối thiểu:

• CD-ROM tối thiểu 4x
• Giao diện (Truyền dữ liệu) USB
• Không gian đĩa trống tối thiểu 50 MB
• Bộ nhớ làm việc (RAM) tối thiểu 256 MB
• Card đồ họa tối thiểu 128 MB, tương thích với OpenGL
• Bộ vi xử lý tối thiểu 1,2 GHz
• Hệ điều hành Windows XP, Windows Vista, Windows 7

Bộ sản phẩm bao gồm:

• Phần mềm 3D (“Visualizer 3D”) 01
• Chip điều khiển 02
• Bộ điều khiển 01
• Cáp nối với điện cực (20m) 04
• Laptop mini 01
• Bộ nguồn Power Pack và bộ sạc, bộ chuyển đổi 01
• Đầu thăm dò 01
• Siêu cảm biến 01
• USB bluetooth 01
• Hướng dẫn sử dụng 01
• Vali không thấm nước và sốc 01
• Tai nghe không dây bao gồm pin 01





III.           Máy đo điện trường trái đất dò nước ngầm sâu 600m



Máy đo điện trường trái đất dò nước ngầm sâu 600 mét sử dụng các điện cực để đo điện trường tự nhiên của trái đất, dựa vào đó để nghiên cứu, thu thập những thay đổi bất thường trong lòng đất. Sau đó thông qua phần mềm trên máy tính để tạo ra các biểu đồ mặt cắt lớp địa chất, giúp cho việc tìm kiếm khoáng sản, tìm nước ngầm, khảo sát địa chất công trình…  trên đất liền được dễ dàng hơn.

Thiết bị đo điện trường trái đất dò nước ngầm sâu 600m được thiết kế gọn nhẹ nằm trong một vali nhôm, cách sử dụng đơn giản nhưng cho hiệu quả, độ chính xác cao, có khả năng chống nhiễu từ môi trường bên ngoài mạnh mẽ.

Ưu điểm của Máy đo điện trường trái đất dò nước ngầm sâu 600m:

• Hiệu quả và tốc độ đo cao: Hoàn thành hơn 6000 mét phép đo mặt cắt ngang trong một ngày để thấy rõ sự bất thường của địa chất ở độ sâu khác nhau, tốc độ và hiệu quả thăm dò được cải thiện khoảng 10 lần hơn so với phương pháp điện trở suất truyền thống.
• Thuận tiện để mang theo: Không sử dụng nguồn cung cấp nặng nề, mà sử dụng các tín hiệu tần số thấp trong điện trường tự nhiên của trái đất như tín hiệu nguồn, nên trọng lượng của thiết bị là rất nhỏ gọn (dưới 4kg) dễ dàng cho việc vận chuyển.
• Hoạt động đơn giản: Thiết bị được điều khiển tự động bằng vi máy tính, và bạn chỉ cần thực hiện những thao tác đơn giản để thăm dò. Mất khoảng 10 phút cho việc học cách sử dụng thiết bị và khoảng 30 phút cho người chưa có kinh nghiệm.
• Độ chính xác cao: Sử dụng các bộ khuếch đại và chuyển đổi AD hiệu suất cao, và các kỹ thuật lọc kỹ thuật số FFT cho độ chính xác phép đo của máy dò nước ngầm lên đến 0.01mV, có thể so sánh với sự ổn định của một số lượng lớn các bài kiểm tra thực địa đạt được với phương pháp truyền thống của thiết bị điện trường nhân tạo.
• Khả năng chống nhiễu mạnh mẽ: Sử dụng công nghệ và nhiều thiết kế chống nhiễu tiên tiến. Bạn có thể quan sát kết quả các đường cong bất thường từ bản mô phỏng rõ nét ngay cả trong khu vực tín hiệu yếu, thành phố, khu vực có nhiễu điện cao và khu vực làm việc với sự can thiệp từ bên ngoài khác qua bộ chọn tần và xử lý kỹ thuật số.
• Điện cực linh hoạt: Các điện cực sử dụng chất liệu nhựa và đồng chất lượng cao giúp cho việc thao tác dễ dàng, tiết kiệm nhiều thời gian, cho độ chính xác cao.

Các thông số kỹ thuật:

• Chiều sâu: 600 mét
• Dải đo: 0mV-2000mV, dụng cụ tự động chuyển đổi phạm vi
• Độ chính xác đo lường: 0.001mV (tỷ lệ chính xác là hơn 95% trong một số lĩnh vực thử nghiệm)
• Kênh đo lường: 2 kênh
• Đo tần số: 1tần, 3 tần, đa Tần số
• A / D chuyển đổi: 12-bit 1Msps
• Trở kháng đầu vào: ≧ 10MΩ
• Nguồn cung cấp: DC12V-2300mAh (Pin sạc kèm theo)
• Công suất tiêu thụ: Về 4W
• Nhiệt độ làm việc: -10 ℃ ~ 50 ℃
• Độ ẩm RH: ≦ 85%



IV.           Máy dò quang thăm dò khoáng sản

 Máy thăm dò khoáng sản quặng độ sâu từ 100 mét đến 500 mét sử dụng các điện cực để đo điện trường tự nhiên của trái đất, dựa vào đó để nghiên cứu, thu thập những thay đổi bất thường trong lòng đất.

Khả năng chống nhiễu mạnh mẽ: Sử dụng công nghệ và nhiều thiết kế chống nhiễu tiên tiến. Bạn có thể quan sát kết quả các đường cong bất thường từ bản mô phỏng rõ nét ngay cả trong khu vực tín hiệu yếu, thành phố, khu vực có nhiễu điện cao và khu vực làm việc với sự can thiệp từ bên ngoài khác qua bộ chọn tần và xử lý kỹ thuật số.
Máy dò quang thăm dò khoáng sản

Ưu điểm của Máy địa vật lý dò khoáng sản sâu 100m – 500m:

.  Hiệu quả và tốc độ đo cao:

• Hoàn thành hơn 6000 mét phép đo mặt cắt ngang trong một ngày để thấy rõ sự bất thường của địa chất ở độ sâu khác nhau,
• Tốc độ và hiệu quả thăm dò được cải thiện khoảng 10 lần hơn so với phương pháp điện trở suất truyền thống.



Các ưu điểm của máy dò quặng

Hiện nay, máy dò quặng là một thiết bị không thể thiếu đối với ngành về khai thác khoáng sản, giúp cho con người chúng ta có thể biết được chính xác vị trí có khoáng sản một cách nhanh nhất để tiết kiệm được thời gian và chi phí hơn.

Hiện nay, Máy thăm dò quặng là một thiết bị không thể thiếu đối với ngành về khai thác khoáng sản, giúp cho con người chúng ta có thể biết được chính xác vị trí có khoáng sản một cách nhanh nhất để tiết kiệm được thời gian và chi phí hơn.

Máy dò quặng là một thiết bị để giúp chúng ta phát hiện ra những tài nguyên có sẵn dưới lòng đất, và phục vụ cho công việc khai thác quặng, khoáng sảnh một cách chính xác. Máy dò quặng thường sử dụng các điện cực để đo điện trường tự nhiên của trái đất và có thể thu thập và nghiên cứu được những thay đổi bất thường xảy ra dưới lòng đất. Và nhờ thông qua những phần mềm có trên máy tính để tạo ra biểu đồ mặt cắt lớp địa chất để việc dò tìm quặng và khoáng sản một cách dễ dàng hơn.

.

Các ưu điểm của máy dò quặng

Máy dò quặng phát hiện thăm dò khoáng sản quặng độ sâu 100m- 500m và được thiết kế gọn nhẹ nằm trong vali nhôm, cách sử dụng máy rất đơn giản nhưng lại cho hiệu quả, độ chính xác cao, có khả năng chống nhiễu từ môi trường bên ngoài rất mạnh mẽ.

Ưu điểm của máy dò quặng là: cho hiệu quả và tốc độ đo cao, rất tiện dụng để mang theo, máy hoạt động một cách đơn giản, cho độ chính xác cao, máy có khả năng chống nhiễu mạnh mẽ, điện cực linh hoạt các điện cực của máy sử dụng chất liệu nhựa và đồng có chất lượng cao, điều này giúp cho việc thao tác dễ dàng hơn, tiết kiệm nhiều thời gian mà cho độ chính xác cao.

Kỹ sư Nguyễn Đức Dương
